CX-Typenkunde  15.11.22.21

Die CX-Reihe wurde von Honda immer wieder in Details oder KOMPLETT modifiziert!

Hier wird nach und nach eine “Typengallerie” entstehen!
Weiterhin findet ihr hier auch Abbildungen die bei der Bestellung von Teilen helfen “Fehlbestellungen” zu vermeiden!!

Vergaser - Luftabschaltventile

Die beiden verbauten Ausführungen

zum Vergrößern klicken  CX500 Vergaser

Anklicken und Du findest eine detailierte Abbildung!

Bremsen - Bremssättel

Die beiden Hauptunterschiede: Einkolbensattel oder Doppelkolbensattel!

Zum Vergrößern klicken   CX500 CX500C CX500E GL500 Bremssattel

Abbildungen der zwei verschiedenen Bremssättel!

Links Doppelkolbensattel

Rechts Einkolbensatte
l

Bremsen: Hauptbremszylinder/ Bremsflüssigkeitsbehälter

Die an der CX500 bis GL-Baureihe verbauten HBZ

zum Vergrößern klicken   Bremsflüssigkeitsbehälter CX500

Abbildungen von Links nach Rechts:

Runde Ausführung -   2-Loch-Behälter - 4-Loch-Behälter


Bremsen: Bremshebel

Hier Abbildungen der drei verbauten Bremshebel der CX/ GL-Reihe

zum Vergrößern klicken   Bremshebel CX500 CX500C GL500 CX500C

Abbildungen der 3 verschiedenen Hebelformen!

Bremsen: Bremslichtschalter

Die an der CX500 bis GL-Baureihe verbauten Bremslichtschalter

Bremsl-Schalter_3er_Neu_250x212

Abbildungen der 3 ab Werk verbauten Bremslichtschalter im Handbremszylinder, der Fußbremslichtschalter und die Feder des Fußbremslichtschalters.



Motor mit 500ccm

Es wurden Motoren mit manuellen und automatischen Kettenspanneren verbaut!

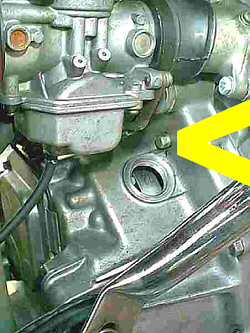

zum Vergrößern klicken  Kettenspannerschraube CX500

Abbildung  zeigt die Kettenspannerschraube “Motor mit manuellen Kettenspanner”

 Die verbauten “Zünd-Einheiten”

zum Vergrößern klicken   CDI CX500

Links “CDI-Box” (Modelle mit manuellen Kettenspanner)

Rechts einer der beiden
”Nec-Bausteine”
(Modelle mit automatischen Kettenspanner)
